簡單介紹：

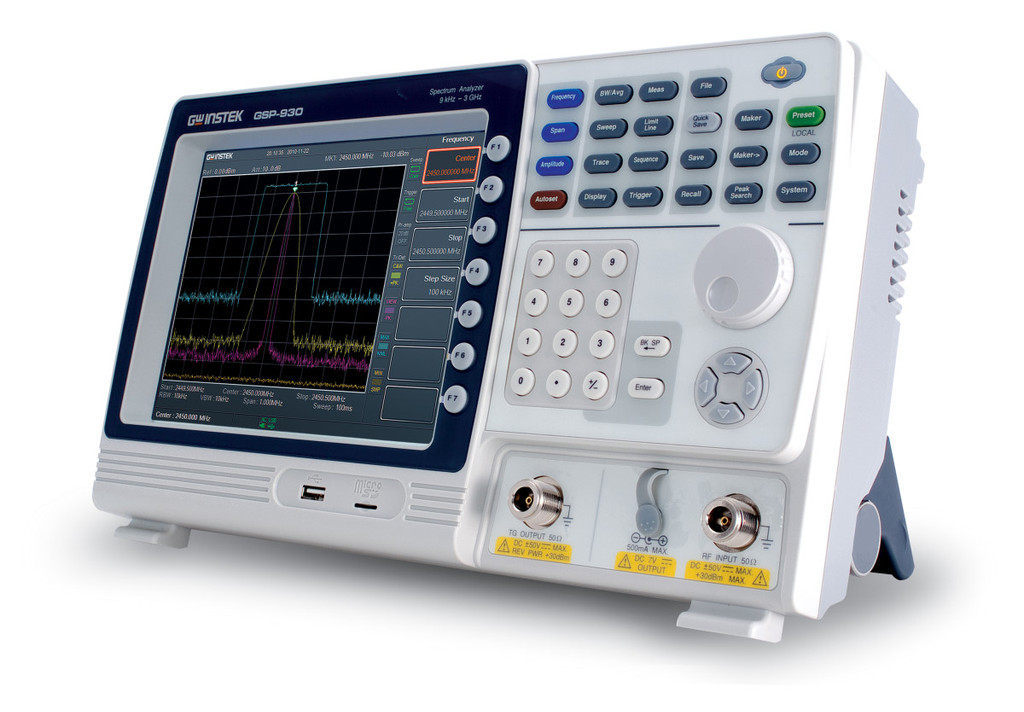

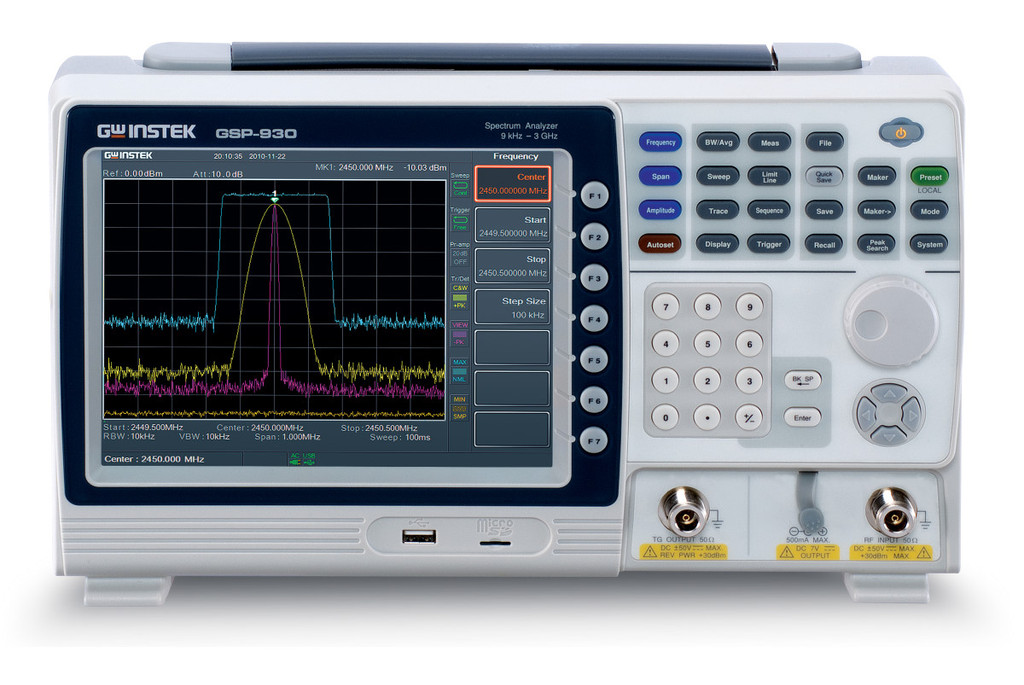

固緯GSP930頻譜分析儀
- 頻率范圍：9kHz～3GHz
- 高頻率穩定度：25ppb（0.025ppm）
- RBW：10Hz ~ 10kHz 1-3 步階，10kHz ~ 1MHz 10％可調步階
- 相位噪聲：-88dBc/Hz @ 1GHz的，10kHz的偏移
- 內建測量功能：Channel Power, N-dB bandwidth, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO
- 內建Spectrogram & Topographic顯示模式
- 門閘掃描功能
- 1Hz分辨率標記計數功能
- AM/FM解調分析
- 886MHz 中頻信號（IF）輸出
- 多種通訊接口：USB Host/Device, RS-232, LXI, Micro SD, GPIB （選配）
- 支持DVI接口輸出，SVGA （800*60
詳情介紹：
GSP-930是固緯電子*新上市的3GHz頻譜分析儀，具備了高穩定度、大尺寸屏幕顯示、重量輕、體積小巧等優點。其內建的Topographic與Spectrogram顯示功能，大大的提升了應用范圍。
GSP-930提供了目前業界少有的高頻率穩定度，25ppb (0.025ppm)，且提供高規格的噪聲電平-142dBm (前置放大器開啟)，讓使用者可以更容易的測試小信號。內置的58個RBW檔位可以提供用戶更靈活的觀測信號，Topographic可讓GSP-930找出并顯示一些較不容易發現的離散、瞬時或調頻等信號，Spectrogram則有利于觀測頻域與時域下，隨著時間變化的信號。在量測應用方面，GSP-930除了常見的OCBW, CHPW, N-dB, Jitter外，測試通訊系統時，常見的SEM功能，功率測量，AM/FM分析，以及TOI/CNR/CSO/CTB等功能，讓GSP-930適用于更多的應用領域中。
GSP-930加入了更多的人性化操作設計，可降低用戶在操作儀器時可能遇到的不順暢。為了幫助使用者輕松的了解各種測量參數的設定方式與定義，在Limit Line Testing, Sequence Function等較進階的測試功能中加入了在線幫助功能；廣泛使用于屏幕上的ICON圖標，可清楚地了解當前的設定與狀態，讓使用者一目了然的了解目前的測量狀態。自動開機功能可在用戶預先設定的時間下自動開啟GSP-930，除了可以提前熱機，以縮短用戶的等待時間，也可確保測量結果的準確性。通過/失敗判定功能，通過設定的判定條件，幫助用戶重復執行Go/No-Go，節約讀取數據的時間。順序編程功能提供用戶一個簡單的程序編輯功能，用戶不需要通過PC就可編輯好所要執行的程序。

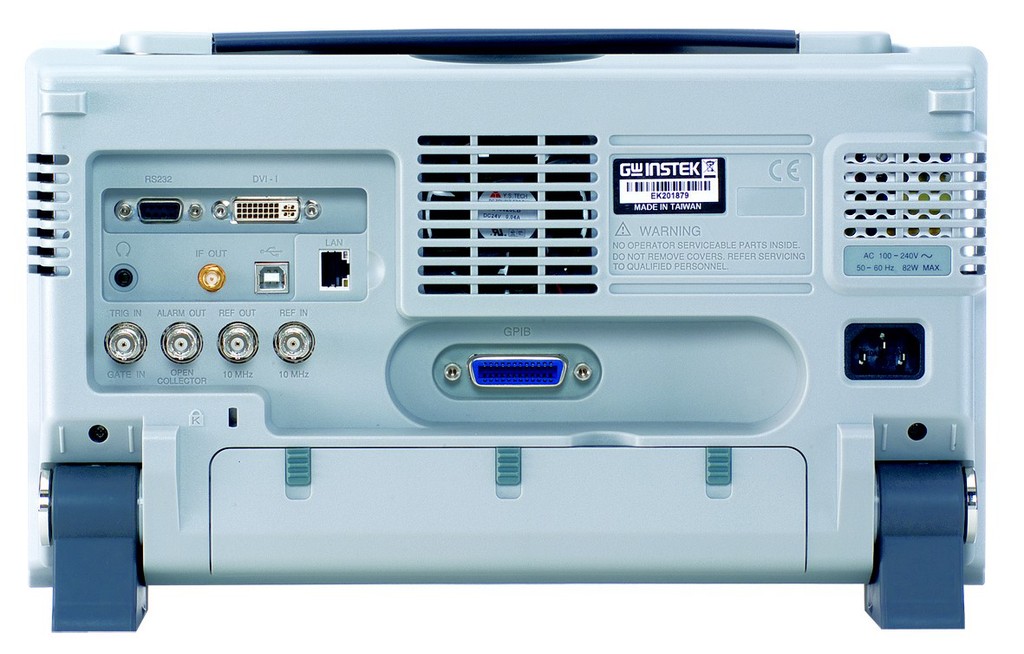

GSP-930配備了多樣的通訊接口，包括LXI、USB、RS-232C以及GPIB(選配)接口。并提供IVI Driver，可通過LabVIEW或LabWindows/CVI環境進行遠程控制軟件開發。此外除了內部的內存空間外，還可通過Micro SD插槽以及USB Host接口，將所測量的數據記錄/讀出。886MHz的IF 輸出可提供使用者進行DSP的應用延伸，設計自己所需要的應用電路。具備豐富的通訊接口、人性化的操作設計、大尺寸顯示屏幕、重量輕、體積小且具備電池供電模式（1），GSP-930頻譜分析儀是一臺高科技的測量平臺，并可提供客戶*大的經濟利益。
備注（1）：電池為選配
本規格適用於在GSP-930熱機至少30分鐘後，且環境在20到30度C之間的溫度下，除非另有規範。
本規格適用於在GSP-930熱機至少30分鐘後，且環境在20到30度C之間的溫度下，除非另有規範。
| 頻率 | |||
| 頻率 | |||
| 範圍 | 9 kHz to 3.0 GHz | ||
| 設定解析度 | 1 Hz | ||
| 頻率參考源 | |||
| 正確率 | ±[(period since last adjustment X aging rate) + stability over temperature + supply voltage stability | ||
| 老化率 | ±2 ppm max. | 1 year after last adjustment | |
|
溫度的穩定度
|
±0.025 ppm | 0 to 50 °C | |
| 電壓供給的穩定度 | ±0.02 ppm | ||
| 頻率讀值穩定度 | |||
| 開始、停止、中心、標記 |
±(頻率顯示值 X 頻率參考源的準確度 + 10% x 解析頻寬 + 頻率解析度1)
|
||
| 掃描點數 | 601 | 頻距 > 0 | |
| 6 to 601 | 頻距 = 0 | ||
| 標記計數器 | |||
| 解析度 | 1 Hz, 10 Hz, 100 Hz, 1 kHz | ||
| 準確度 |
±(頻率顯示值 X 頻率參考源的準確度 +計頻器的解析度)
|
RBW/Span >=0.02 ;
Mkr level to DNL>30 dB
|
|
| 頻距 | |||
| 範圍 | 0 Hz (zero span), 100 Hz to 3 GHz | ||
| 解析度 | 1 Hz | ||
| 準確度 |
± 頻率解析度1
|
||
|
相位雜訊
|
|||
|
|
距CW 信號的偏移量
|
|
Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz;Average ≥ 40
|
|
10 kHz
|
<-88 dBc/Hz
|
典型值2
|
|
|
100 kHz
|
<-95 dBc/Hz
|
典型值
|
|
|
1 MHz
|
<-113 dBc/Hz
|
典型值
|
|
| 解析頻寬濾波器 | |||
| 濾波器頻寬 |
10 Hz 到3kHz，採1-3-10 的順序 |
-3dB 頻寬,
總共：6個濾波器
|
|
| 10 kHz 到1 MHz，採10% 增加的順序 |
-3dB 頻寬;
在零頻距下*小解析頻寬為10kHz
總共49個濾波器
|
||
| 200 Hz, 9 kHz, 120 kHz | -6dB 頻寬 | ||
| 準確度 | ± 8%, RBW ≥ 750 kHz |
標示值3
|
|
| ± 5%, RBW < 750 kHz | 標示值 | ||
| 解析濾波器的濾波形狀係數 | < 4.5:1 |
典型的頻寬比率：-60dB:-3dB |
|
| 視訊頻寬濾波器 | |||
| 濾波器頻寬 | 1 Hz 到 1 MHz 採 1-3-10 順序 | -3dB 頻寬 | |
|
1. 頻率解析度 = 頻距/(掃描點數 -1 ) |
|||
